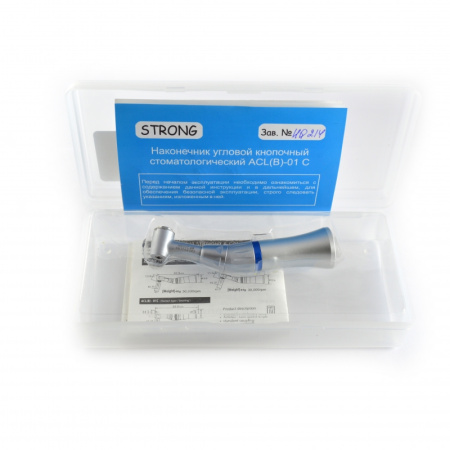

ВХ-Тайфун Strong ACL – Наконечник угловой микромоторный

Максимальная частота вращения 40000 об/мин
Кнопочный зажим бора
Передаточное отношение 1:1
Поворотная головка 12 положений
Съёмная головка
Без встроенной системы подвода охлаждающих сред (воды и воздуха)
Масса наконечника не более 56 г
В комплект поставки входит:
Стоматологический наконечник ACL (B) - 01C

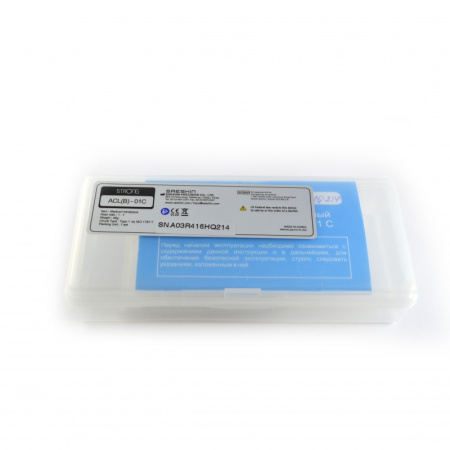

Коробка
Паспорт изделия
Наконечник угловой кнопочный STRONG ACL (B) – 01C  предназначен для закрепления режущих инструментов, используемых в терапевтической и ортопедической стоматологии с диаметром хвостовика 2,35 мм и передачи им вращения от электрических и пневматических микромоторов.
Область применения – терапевтическая и ортопедическая стоматология.
Угловой наконечник STRONG ACL (B) – 01C  применяется для оказания стоматологической помощи в стационарных условиях стоматологических кабинетов, клиник, больниц и других лечебных учреждений. Наконечниками могут быть оснащены стационарные, передвижные или переносные  портативные бормашины.
Характеристики наконечника
Наконечники не содержат встроенной системы подвода охлаждающих сред (воды и воздуха) и, поэтому, при проведении терапевтических операций скорость его вращения не должна превышать 35000 об/мин.
При проведении же технических операций (доработка протеза и т.п.) скорость вращения данного углового наконечника не должна превышать 40000 об/мин.
Крепление инструмента производится следующим образом: после нажатия на кнопку хвостовик инструмента вставляется в отверстие валика и досылается до упора, после чего кнопка отпускается.
Передача движения инструменту от микромотора производится за счёт стандартного сочленения вала микромотора и наконечника, далее, за счёт применения корончатых и специальных шестерёнок, обеспечивается изменение прямолинейности и поворот движения инструмента на угол, предусмотренный конструкцией наконечника.
Наконечник STRONG ACL(B)-01C состоит из головки, ручки и кнопочного зажимного устройства. Кнопка служит для управления зажимным устройством при закреплении и извлечении инструмента.
Крепление инструмента производится следующим образом: после нажатия на кнопку хвостовик инструмента вставляется в отверстие валика и досылается до упора, после чего кнопка отпускается.
Передача движения инструменту от микромотора производится за счёт стандартного сочленения вала микромотора и наконечника, далее, за счёт применения корончатых и специальных шестерёнок, обеспечивается изменение прямолинейности и поворот движения инструмента на угол, предусмотренный конструкцией наконечника.
Кольцо синего цвета свидетельствует о том, что данный наконечник имеет передаточное отношение 1:1.
Инструкция по применению
1.  Подготовка наконечника к работе и порядок работы:
Перед началом работы необходимо:
закрепить в наконечнике бор;
закапать масло со стороны хвостовика;
произвести стерилизацию наконечника в автоклаве;
подсоединить наконечник к микромотору.
Убедиться в том, что бор надёжно закреплён. Включить микромотор и проверить работу наконечника.
Извлечение инструмента из наконечника необходимо производить только при выключенном микромоторе, нажав на кнопку управления зажимным устройством.
ВНИМАНИЕ!
Стерилизацию рекомендуется проводить после каждого приёма пациента.
2. Техническое обслуживание:
2.1. Для предупреждения преждевременного выхода наконечника из строя необходимо при эксплуатации следить за чистотой наконечника и регулярно, 2 – 3 раза в смену, смазывать его любым специальным маслом для смазки микромоторных наконечников, путём закапывания 2-3 капель или распыления смазки в аэрозольной упаковке в течение приблизительно 1 секунды в зазор между стаканом и валиком поводка. После смазки необходимо дать поработать наконечнику на холостом ходу с максимальной частотой вращения в течение 1 минуты в вертикальном положении головкой вниз, чтобы масло поступило ко всем трущимся частям наконечника. Выступившие излишки масла следует удалить салфеткой.
2.2 Рекомендуется не реже 1 раза в месяц или при значительном нагреве головки наконечника производить промывку головки в бензине. Промывку производить следующим образом: закрепить в наконечнике инструмент, погрузить головку наконечника в бензин и вращать инструмент рукой в разные стороны. Извлечь наконечник из бензина.
2.3 После каждого приёма пациента необходимо провести дезинфекцию и стерилизацию наконечника. Для этого отсоединить наконечник от микромотора, вынуть бор и протереть наконечник салфеткой, смоченной 80 % раствором этилового спирта. Поместить наконечник в стерилизационный пакет и подвергнуть стерилизации.
3. Указание мер безопасности:
3.1 Запрещается работать наконечником при частоте вращения привода более 667 с-1 (40000 об/мин).
3.2 Запрещается пользоваться наконечником при открытом зажимном устройстве.
3.3 Если во время работы наблюдается самопроизвольный выход инструмента из зажимного устройства, необходимо немедленно отключить подачу воздуха и отвести наконечник из зоны работы.
3.4 В целях безопасности и продления срока эксплуатации наконечника следует пользоваться только борами с диаметром хвостовика, соответствующим требованиям стандарта ISO 1797- 1: 1995, тип 1 (2,35 мм).
3.5 Замену бора производить только после полной остановки наконечника.
3.6 Чтобы свести к минимуму опасность получения травмы и заражения, необходимо использовать в работе защитные перчатки.
3.7 Не рекомендуется прикладывать нагрузку свыше 30 Н (3 кгс) к режущему инструменту.
